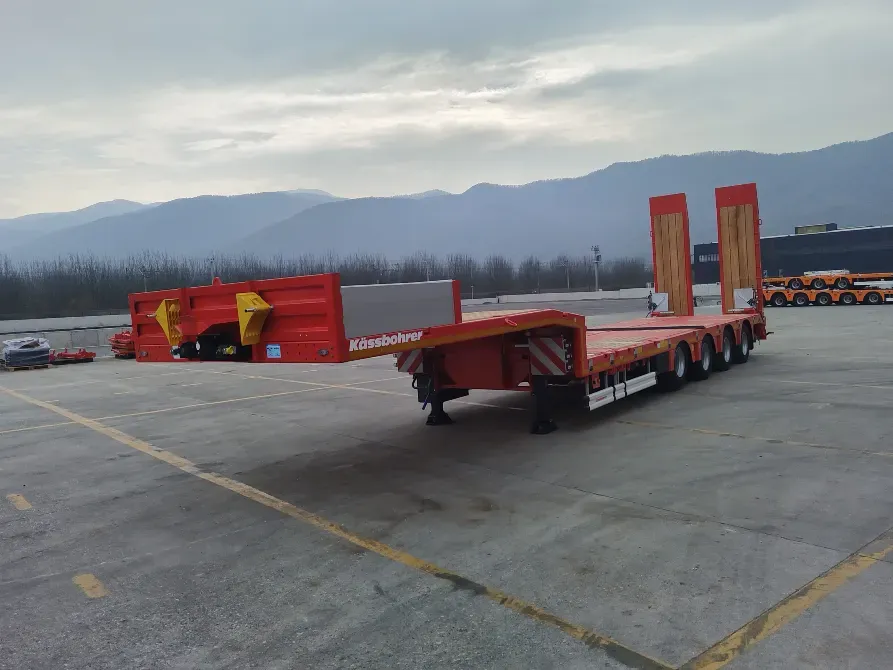

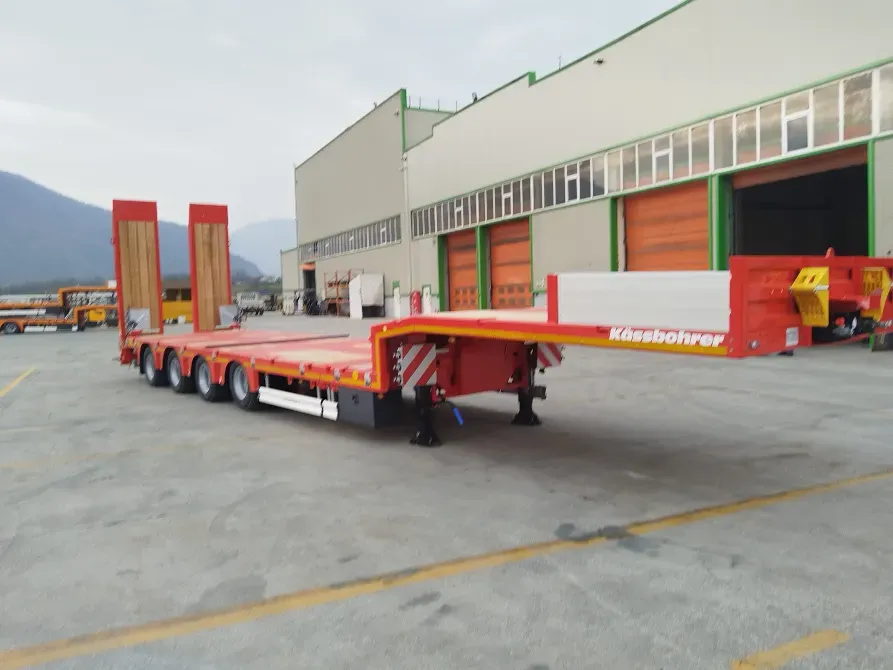

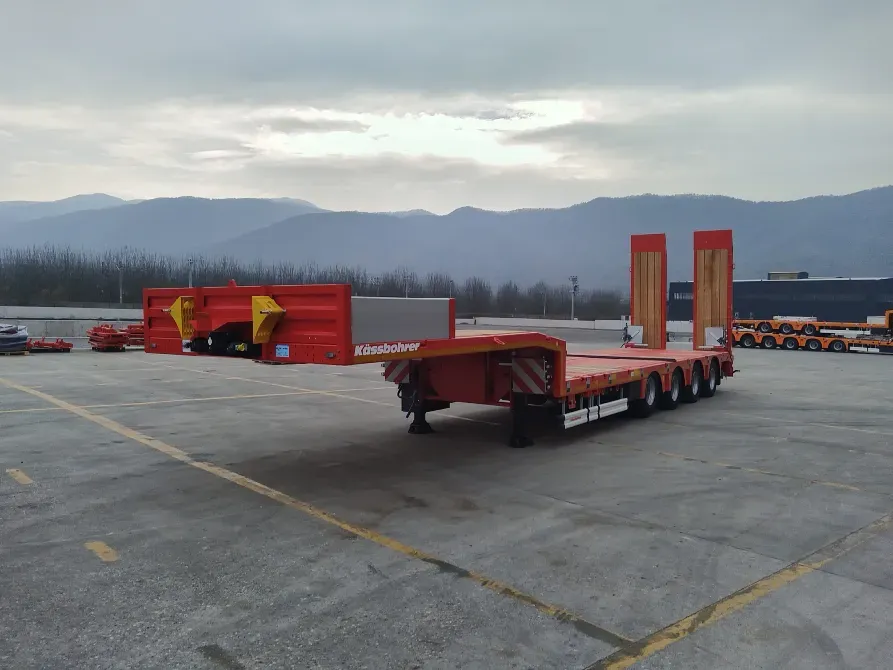

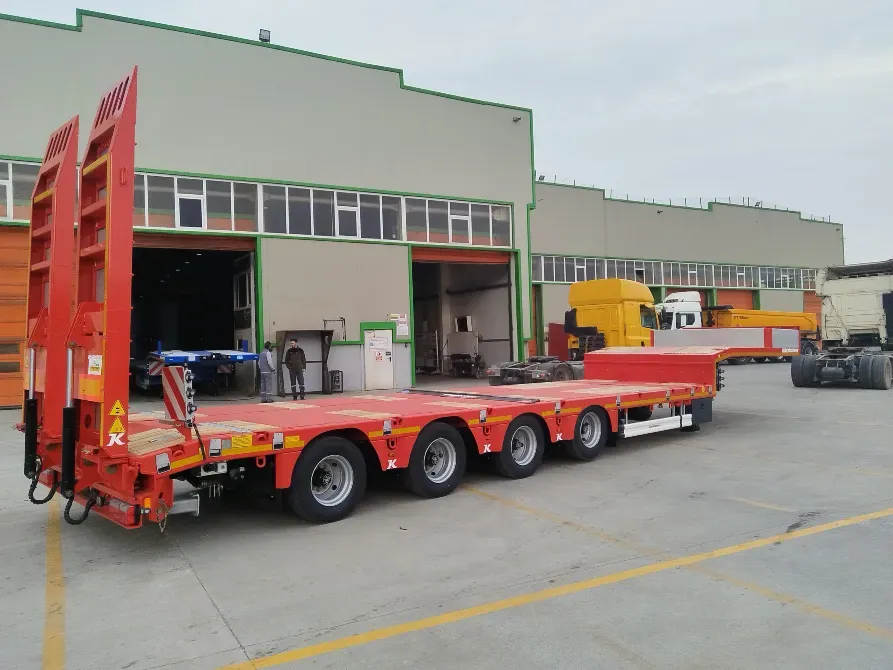

Kassbohrer D 2024

ТЕХНІЧНА ІНФОРМАЦІЯ

МОДЕЛЬ: SLA 4

Висота сідла: 1.250 мм
Задній звис: 2.300 мм
Зовнішня довжина (L): 13.190 мм
Довжина гуснека передня частина (GL): 3.950 мм
Довжина платформи: 9.240 мм

Довжина подовження платформи (Pe) 6.200 мм
Фіксатор розширення. Розташування кожні 500 мм
Висота платформи (PH): 875 мм
Колісна база (WB): 8.100 мм
Відстань між осям: 1.360 мм
Навантаження на осі: 40 000 кг
Осі BPW з пневматичною підвіскою та барабанними гальмами
Навантаження на ось 10 000 кг (технічно)

King Pin - шкворень Навантаження 18 000 кг
Вага (тара) ±%3: 12.545 кг
Загальна ширина (W): 2.550 мм + 600 мм (бокове розширення) = 3.150 мм
Розсувна платформа: 1 одиниця незнімної розсувної платформи довжиною 300 мм
Повна маса транспортного засобу Загальна допустима вага (60 км/год.) = 63.800 кг
Повна маса транспортного засобу Загальна допустима вага (80 км/год.) = 58.000 кг

ХОДОВА ЧАСТИНА
Кількість осей 4 од.
Тип рульового управління 2 од. фіксованих осей.
2 од. самопідрулюємих осей.

Осі BPW барабані осі
Підйомна вісь 1-ша вісь під'ємна, чутлива до навантаження із автоматичним підійманням та ручним управлінням на причепі.
Гальмівна система Двоконтурна електропневматична гальмівна система WABCO марки EBS 4S / 3M з антиблокувальною системою (ABS) та системою контролю нахилу (RSS) відповідно до Правил UN ECE R13
Електрична система Установка освітлення з бічним світлодіодним габаритним вогнем на 24 В та розетками 2x7 та 1x15-pin, згідно з Правилами UN ECE R48 та ADR Законодавство
З’єднання Стандартне з'єднання жовтого та червоного кольорів для повітряного з'єднання з вантажівкою
Тип задніх ліхтарів Відповідає вимогам ECE R48, версія 6 (після листопада 2017 року габаритні вогні будуть увімкнені разом із покажчиками повороту на автомобілях категорії O3 та O4), Aspöck з розетками 24N (ISO 1185), 24S (ISO 3731) та 15-контактними ADR (ISO 12098) - система освітлення 24V Aspöck-Nordic (ASS 3) з розподільною коробкою Unibox та заднім ліхтарем EUROPOINT 3 (лампові).
Бренд дисків та шин На вибір Kässbohrer
Тип дисків На вибір Kässbohrer, сталевий офсетний обод
Розмір шин: 245/70 R17.5
M+S Шини: Шини мають маркування M+S.
Шина 3PMSF 3 PMSF шина
Контроль тиску в шинах (TPMS): ТАК
Кількість шин та дисків: 16 шт.
Утримувач запасного колеса: Один тримач запасного колеса на передній стінці
Одонометр: Вбудований у модулятор

Тип підвіски: Пневматична підвіска з манометром навантаження, який показує тиск, що належить до групи осей
Розетки для підключення З однієї сторони розетка 2P / 24V 300A NATO (VG 96917 A001), а інша сторона з червоно-чорними акумуляторними плоскогубцями, середнім кабелем 2 x 35 мм² довжиною 4 метри.
Тип подушки Стандартне підключення під подушкою

ШАСІ
Шасі Виготовлено з високоякісної та високоміцної сталі S700 MC відповідно до стандарту ISO 1726
Тип гусака - передня частина Гусак зі скошеними кутом 90о

Підлога Підлога з твердих порід деревини товщиною 45 мм і сталева рефлена підлога лише над колесами
Корпус подовжувача Доступні місця для подовжувача профілю коробки розміром 100x100 на бічних рейках
Розширювачі платформи Розширювачі; оцинкована сталь, 10 x 2 одиниці по 300 мм, що розширюються з інтервалом 100 мм, або 230 мм, що розширюються, одноразово
King Pin - шкворень Прикручений 1х2ʼʼ
King Pin - місце Одне місце під шкворень

Передні лапи Механічні для паркування на вибір Kässbohrer’s
Задні лапи Складні механічні лапи із статичною ємністю 45 тонн.
Задня частина скошена: 500мм із нахилом в 10

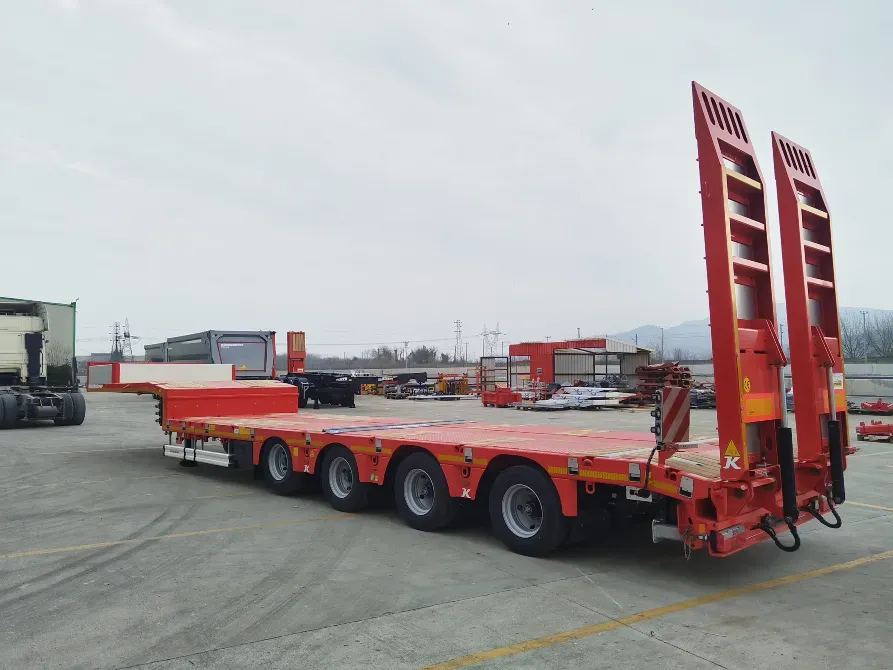

РАМПИ
Навантаження на рампи 40 тон
Тип рамп В комплект входять 2 одиниці гідравічних пандусів довжиною 3.040 мм та шириною 850 мм. Придатний для гідравлічного складання та гідравлічного зсування, покриття із двердих порід деревини.
Безпека задньої рампи Ланцюг натягувача безпеки рамп.
Рампи для заїзду на гусьок Алюмінієві мостики можливі за додаткову оплату.

БЕЗПЕКА ВАНТАЖУ
Кільця кріплення (од.в парах) 6х2 (10т)
8х2 (5т)
6х2 (8т)
Кармани для вертикальних стійок 8 х 2 кармани під стійкі 52 х 102 мм
Контейнерні замки 8 одиниць кишень
